Commutation · Agrégation
Entre la périphérie PoE et le cœur se trouve l'agrégation : collecter les commutateurs d'accès, appliquer les politiques et raccorder en 10G. Le catalogue agrégation/cœur ONV compte 59 modèles.
L'agrégation est la couche la moins visible et la plus déterminante : sous-dimensionnée, elle plafonne tous les commutateurs d'accès en dessous ; correctement dimensionnée, elle disparaît. Le catalogue d'agrégation ONV couvre des modèles gigabit Easy managed et L2 pour petits réseaux, une série 2.5G pour les parcs Wi-Fi 6, et des modèles L2+/L3 à liaison montante 10G jusqu'à 54 ports pour un usage campus.
Les fleurons PoE disposent de leurs propres pages ; cette ligne est la couche données — les commutateurs qui agrègent les commutateurs d'accès PoE ONV (et toute autre couche d'accès) vers le cœur. Plusieurs modèles font office de petits cœurs à part entière ; la page cœur de réseau couvre les fleurons de routage.
Modèles administrables du catalogue agrégation/cœur de 59 modèles (noms officiels des produits).
| Modèle | Nom officiel du produit |
|---|---|
| Commutateur Ethernet série 2.5G | Commutateur Ethernet administrable L3 série 2.5G |
| ONV-H53108FMA | Commutateur Ethernet Easy managed 10 ports gigabit |
| ONV56168FM | Commutateur Ethernet administrable L3 16 ports à liaison montante 10G |
| ONV68240-2QFM | Commutateur de routage cœur de réseau administrable L3 26 ports 10G |
| ONV56168FM-4TF | Commutateur Ethernet administrable L3 16 ports à liaison montante 10G |
| ONV56012FM | Commutateur Ethernet administrable L3 12 ports 10G |
| ONV68240S-2QFM | Commutateur de routage cœur de réseau administrable L3 26 ports 10G |
| ONV68482-4QFM | Commutateur de routage cœur de réseau administrable L3 54 ports 10G |
| ONV582424S-6TFM | Commutateur cœur de réseau administrable L3 54 ports à liaison montante 10G |
| ONV58480S-6TFM | Commutateur cœur de réseau administrable L3 54 ports à liaison montante 10G |
| ONV58024S-4TFM | Commutateur cœur de réseau administrable L3 28 ports à liaison montante 10G |
| ONV58280S-4TFM | Commutateur cœur de réseau administrable L3 28 ports à liaison montante 10G |
L'ONV56024F incarne le modèle d'agrégation : 24 ports d'accès gigabit, liaisons montantes 10G (capacité 88 Gbps, taux de transfert 65,47 Mpps) et une consommation modeste de 30W — le juste milieu discret d'une architecture à trois couches.
| Paramètre | Valeur de la fiche technique |
|---|---|
| Ports d'accès | 24 × 10/100/1000Base-T RJ45 |
| Capacité de commutation | 88 Gbps (non bloquant) |
| Taux de transfert | 65,47 Mpps @64byte |
| Table d'adresses MAC | 16K |
| Mémoire tampon | 8,4M |
| Alimentation | 30W, alimentation électrique intégrée AC100–240V |
| Normes | IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae, 2.5G (2500BASE-X) |
Dimensionnez l'agrégation selon la somme en dessous : le débit total d'accès à l'heure de pointe, multiplié par deux pour la marge, détermine la classe de liaison montante (gigabit, 2.5G ou 10G). Décidez ensuite si l'agrégation route également (modèles L3) ou transmet tout au cœur. Conservez un seul niveau d'administration sur toute la couche — les niveaux mixtes sont le point de départ de la dérive de configuration.
Agrégation campus et entreprise, étages d'hôtels et d'hôpitaux, districts scolaires, et couche de collecte au-dessus des commutateurs d'accès PoE ONV dans les grands parcs de vidéosurveillance.
Le rôle, pas la taille : l'agrégation collecte les commutateurs d'accès au sein d'un bâtiment ou d'une zone ; le cœur relie les zones et route l'ensemble du réseau. Les petits réseaux fusionnent les deux en un seul modèle L3 — plusieurs modèles de ce catalogue sont spécifiés exactement pour cela.
Oui — ils appartiennent à un même catalogue avec des conventions d'administration cohérentes. Les couches d'accès multi-fournisseurs s'agrègent également proprement via les interfaces Ethernet et SFP standard.
Envoyez votre nombre de ports, la puissance par port et vos exigences de liaison montante — nous répondons avec les modèles exacts, les fiches techniques et un devis. Le MOQ et le délai sont confirmés par modèle et par périmètre de commande dans le devis.

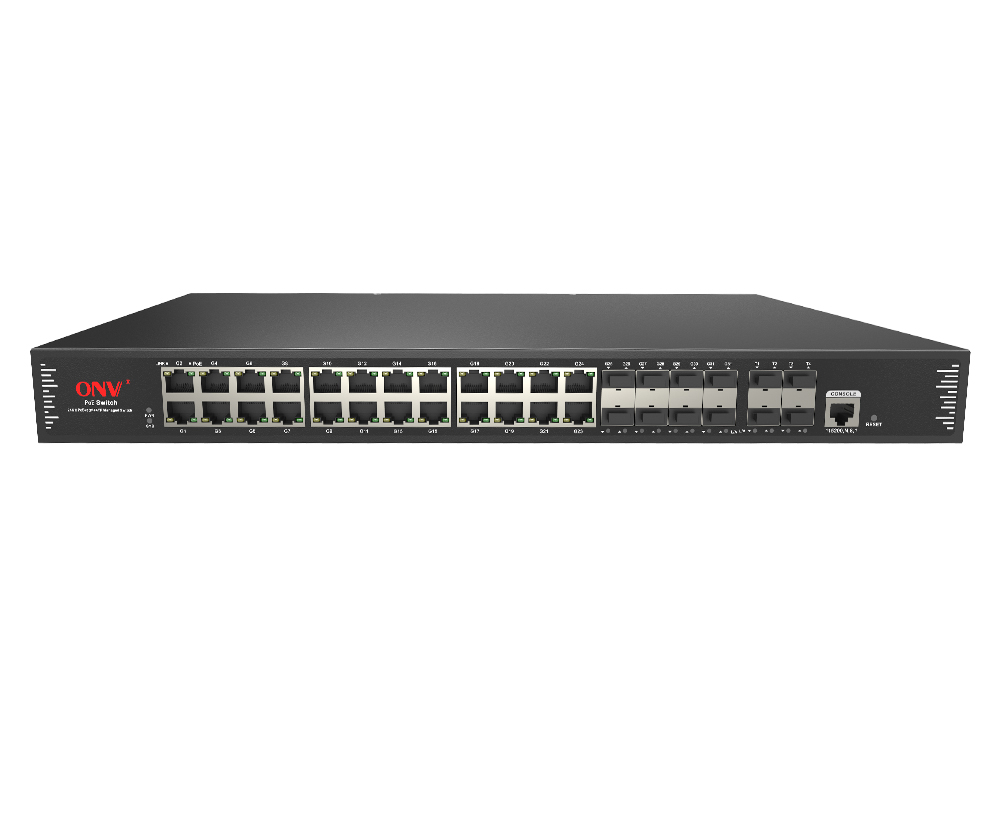

Agrégation avec ports alimentés.
