Remplacer un commutateur pour une seule caméra est un gaspillage. Un injecteur PoE ajoute une alimentation conforme aux normes à un port existant — modèles gigabit, 802.3 af/at et classe bt pour les appareils à haute puissance.
Obtenir le tarif des injecteurs selon la quantité Parcourir la gamme PoE
L'injecteur PoE (midspan) se place entre un port de commutateur non PoE et un appareil alimenté, en ajoutant l'alimentation au câble tout en laissant passer les données intactes. C'est la bonne réponse dans trois situations récurrentes : un ou deux appareils alimentés sur un réseau non PoE existant ; un appareil à haute puissance (un PTZ de classe bt) sur un commutateur dont les ports sont af/at ; et l'extrémité distante d'une liaison fibre optique, où l'injecteur fournit l'alimentation que la fibre ne peut pas transporter (voir la page du convertisseur de média PoE).
Les modèles d'injecteurs ONV figurent dans le catalogue Appareils PoE de 20 modèles : injecteurs monoport gigabit à 30W (802.3 af/at), modèles monoport bt et variantes haute puissance non standard pour appareils existants. La fiche technique du modèle présenté est typique : un port PoE gigabit en sortie, 30W, brochage standard, adaptateur externe, un boîtier de 104 × 50 × 29 mm qui disparaît dans une armoire.
Modèles d'injecteurs du catalogue Appareils PoE (noms officiels des produits).
| Modèle | Nom officiel du produit |
|---|---|
| ONV-PSE3301DCS | Injecteur PoE gigabit |
| ONV-PSE3401G | Injecteur PoE BT monoport gigabit |
| ONV-PSE3101DC | Injecteur PoE 2 ports 10/100M |
| ONV-PSE1301AC-60 | Injecteur PoE non standard monoport gigabit |
| ONV-PSE1101AC-60 | Injecteur PoE non standard monoport 10/100M |
| ONV-PSE3501G | Injecteur PoE BT monoport gigabit |
| ONV-PSE3301DC | Injecteur PoE gigabit 2 ports |
| ONV-PSE3301AC | Injecteur PoE monoport gigabit |
L'ONV-PSE3301DCS en détail : un port PoE gigabit délivrant 30W de puissance IEEE 802.3 af/at, adaptateur AC externe, dimensions de bureau — le schéma midspan standard.
| Paramètre | Valeur de la fiche technique |
|---|---|
| Port PoE | 1 × port PoE 10/100/1000M (données + alimentation) |
| Norme | IEEE 802.3 af/at |
| Puissance max par port | 30W |
| Broches d'alimentation | 1/2 (+), 3/6 (-) |
| Alimentation électrique | Adaptateur externe, AC100–240V 50–60Hz |
| Dimensions | 104 × 50 × 29 mm |

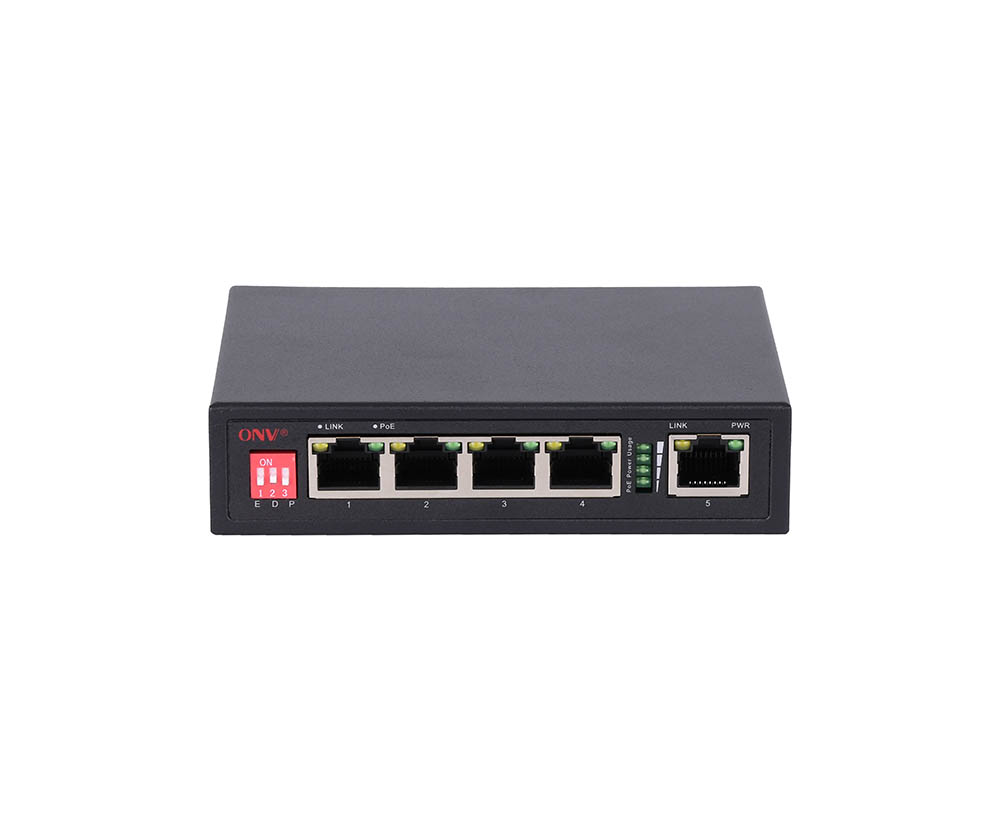

Comptez d'abord les appareils : à partir de trois appareils alimentés, un petit commutateur PoE est généralement plus avantageux qu'une rangée d'injecteurs en termes de coût, de câblage et de propreté. En dessous, les injecteurs l'emportent. Faites correspondre la classe de l'injecteur à l'appareil (af/at pour la plupart, bt pour la haute puissance) et surveillez le débit de données — l'injecteur doit être gigabit si la liaison l'est. Des injecteurs non standard existent pour les appareils existants de classe 24V ; gardez-les séparés et étiquetés, car une alimentation non standard sur le mauvais appareil est la façon dont le matériel meurt.
Ajouts d'une caméra ou d'un point d'accès, alimentation bt pour un PTZ sur un réseau at, alimentation à l'extrémité distante des liaisons fibre optique, bancs de test et installations temporaires.
Le basculement se situe autour de trois appareils, ou plus tôt si les appareils sont regroupés dans une même armoire. Un appareil, ou des appareils à des endroits différents : les injecteurs. Un groupe en croissance : le commutateur.
Un injecteur à débit adapté est transparent à la vitesse de ligne. Un injecteur 10/100M sur une liaison gigabit la plafonnerait — faites correspondre les débits.
Envoyez votre nombre de ports, la puissance par port et vos besoins de liaison montante — nous répondons avec les modèles exacts, les fiches techniques et un devis. Le MOQ et le délai de livraison sont confirmés par modèle et par périmètre de commande dans le devis.
