Équipements PoE · Séparateur
Le séparateur est le miroir de l'injecteur : à l'extrémité équipement d'une liaison PoE, il sépare la ligne en données Ethernet simples et en une sortie d'alimentation DC pour les équipements dépourvus de port PoE.
Trouver un séparateur adapté à votre équipement Parcourir la gamme PoE
De nombreux équipements de terrain sont antérieurs au PoE ou ne l'ont jamais adopté — une caméra non PoE, une passerelle de capteurs, un petit écran, un point d'accès plus ancien — et pourtant l'économie de câblage d'une seule ligne Ethernet jusqu'à eux est imbattable. Un séparateur PoE comble l'écart : le PoE arrive par le câble, et le séparateur fournit à l'équipement un port Ethernet ordinaire ainsi qu'une sortie jack DC à la classe de tension du modèle.
La gamme de séparateurs du catalogue Équipements PoE d'ONV couvre les cas standards : câbles séparateurs 10/100M pour petites charges, séparateurs gigabit, et un séparateur gigabit à entrée bt pour les séparations de puissance supérieure. La fiche technique du modèle gigabit présenté illustre le schéma — entrée af/at, prise en charge des deux modes de brochage standards, une sortie DC5521 et un boîtier de 104 × 50 × 29 mm.
Modèles de séparateurs du catalogue Équipements PoE (désignations officielles).
| Modèle | Désignation officielle |
|---|---|
| ONV-PD5201 | Câble séparateur PoE 10/100M |

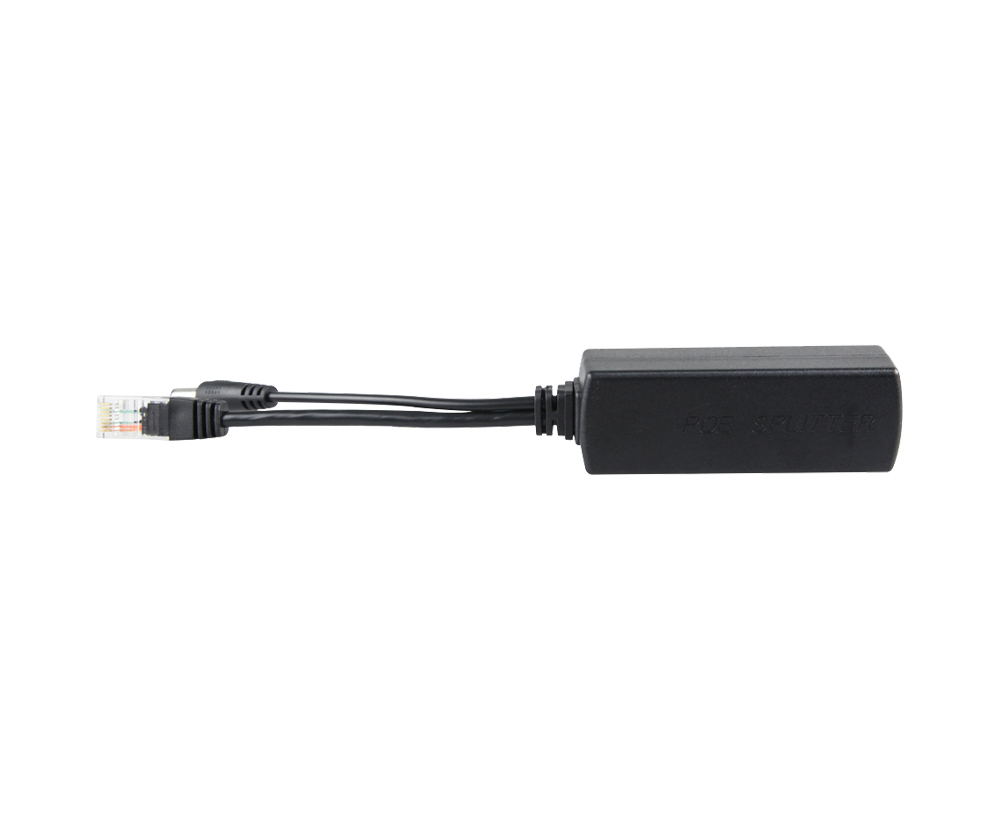

| ONV-PD5202-at | Câble séparateur PoE 10/100M haute puissance |
| ONV-PD5202 | Câble séparateur PoE 10/100M |
| ONV-PD3301S | Séparateur PoE gigabit |
| ONV-PD3401G-12/24 | Séparateur PoE BT gigabit |
L'ONV-PD3301S : entrée PoE gigabit (IEEE 802.3 af/at, deux modes de brochage), sortie données gigabit simples et sortie alimentation DC via une prise DC5521 — le schéma standard du séparateur.
| Paramètre | Valeur de la fiche technique |
|---|---|
| Entrée | Entrée PoE gigabit, IEEE 802.3 af/at |
| Sortie | Données gigabit + DC via prise DC5521 |
| Broches d'alimentation | 1/2 (+), 3/6 (-) et 4/5 (+), 7/8 (-) |
| Dimensions | 104 × 50 × 29 mm |
Deux valeurs déterminent le séparateur : la tension DC de l'équipement et sa consommation de courant. Faites correspondre exactement la classe de sortie du modèle de séparateur à l'étiquette de l'équipement — un équipement 12V sur une sortie 24V, c'est une facture de réparation. Vérifiez ensuite que le côté entrée peut le fournir : la classe du port du commutateur (af/at/bt) doit couvrir la sortie du séparateur plus les pertes de conversion. Pour les équipements dont la gamme propose une option PoE, comparez honnêtement : un équipement PoE natif coûte souvent moins cher que équipement + séparateur + la maintenance des deux.
Caméras non PoE et équipements existants sur câblage neuf, passerelles de capteurs et IoT, petits écrans et bornes, et parcs mixtes migrés progressivement vers une infrastructure PoE.
La classe d'entrée et la sortie sont deux spécifications distinctes : le séparateur doit accepter la classe d'entrée proposée et délivrer en sortie la tension de l'équipement dans les limites de son courant nominal. Le séparateur à entrée bt de la gamme existe pour les séparations de puissance supérieure — confirmez la sortie du modèle exact dans sa fiche technique.
Si une prise fiable existe au niveau de l'équipement et que le câble ne transporte de toute façon que des données, l'adaptateur est plus simple. Le séparateur l'emporte là où les prises sont absentes, éloignées ou peu fiables — tout l'intérêt de la liaison par câble unique.
Envoyez votre nombre de ports, la puissance par port et vos exigences de port de liaison montante — nous répondons avec les modèles exacts, les fiches techniques et un devis. Le MOQ et le délai sont confirmés par modèle et par périmètre de commande dans le devis.
