Solution · CCTV & vidéosurveillance
Un système de vidéosurveillance défaillit sur les watts, les mètres et les caméras figées — pas sur le nombre de ports. Cette page solution dimensionne la couche de commutation d'un réseau de caméras avec les gammes de vidéosurveillance ONV.
Envoyez votre liste de caméras pour un devis dimensionné Parcourir la gamme PoE
La vidéosurveillance est l'application autour de laquelle le catalogue ONV est construit — l'entreprise cite la sécurité intelligente parmi ses domaines clés, maintient une série dédiée de commutateurs Ethernet de sécurité et intègre des fonctions de vidéosurveillance (ports 250 mètres, reprise par chien de garde IA, budgets PoE par port) dans ses lignes PoE. Une couche de commutation CCTV se dimensionne par quatre chiffres : le nombre de caméras, la puissance par caméra la nuit (IR et chauffages modifient la consommation), la plus longue longueur de câble, et la manière dont une caméra figée est récupérée.
La configuration de référence est simple à énoncer : PoE non administrable ou intelligent en périphérie pour les petits groupes, PoE administrable là où les VLAN séparent les caméras du réseau métier, solutions 250 mètres ou extenseur pour les liaisons qui dépassent 100 mètres, et un chemin d'agrégation vers le NVR qui transporte le débit cumulé avec une marge. La série sécurité ci-dessous — commutateurs gigabit compacts pour NVR et postes de supervision — complète la couche.
Modèles de la série commutateur Ethernet de sécurité, plus exemples de commutateurs PoE longue distance/IA (noms officiels des produits).
| Modèle | Nom officiel du produit |
|---|---|
| ONV-H3005 | Commutateur Ethernet gigabit 5 ports |
| ONV-H3008 | Commutateur Ethernet gigabit 8 ports |
| ONV-H3218F | Commutateur Ethernet gigabit 18 ports |
| ONV-H3226F | Commutateur Ethernet gigabit 26 ports |
| ONV-H3008S | Commutateur Ethernet gigabit 8 ports |
| ONV-H1005ES | Commutateur Ethernet 10/100M 5 ports |
| ONV-H1005S | Commutateur Ethernet 10/100M 5 ports |
| ONV-H1008ES | Commutateur Ethernet 10/100M 8 ports |
| ONV-H1008S | Commutateur Ethernet 10/100M 8 ports |
| ONV-H3005S | Commutateur Ethernet gigabit 5 ports |
| ONV-H1016PLS-250 | Commutateur PoE 18 ports 10M/250 mètres transmission liaison montante gigabit |
| ONV-H1016PLS | Commutateur PoE 18 ports 10M/250 mètres transmission liaison montante gigabit |

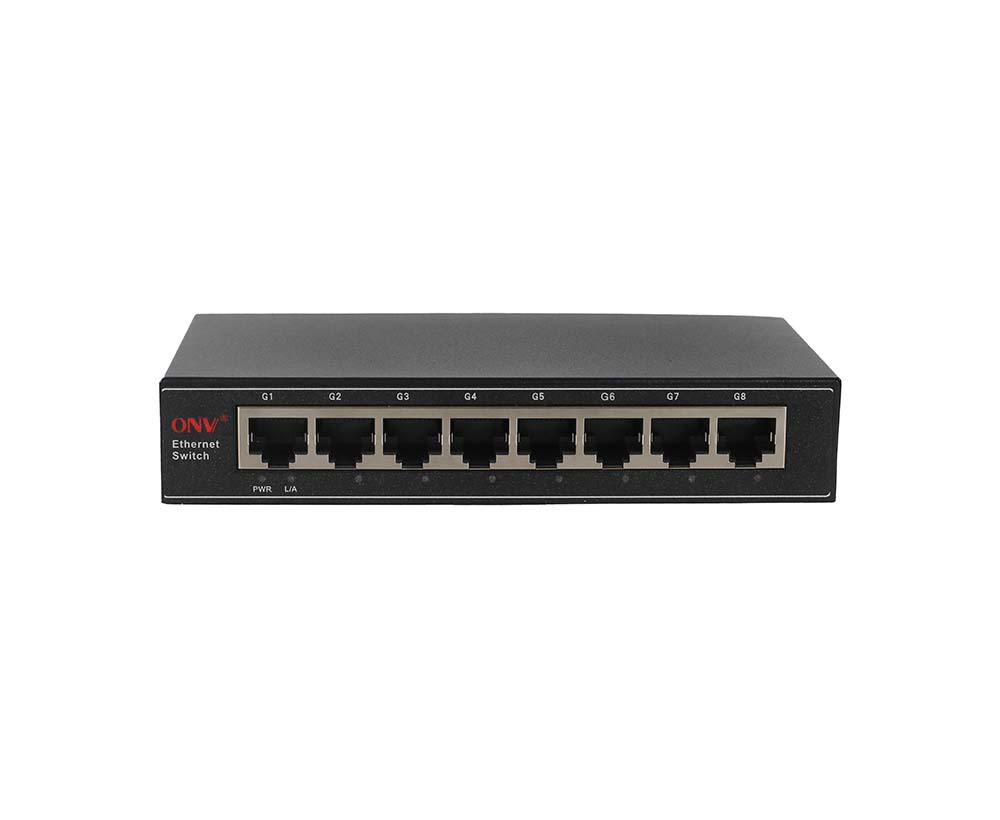

L'extrémité poste de supervision du système : le commutateur de la série sécurité ONV-H3008 — 8 ports gigabit, capacité 16 Gbps, table MAC 2K — un commutateur de données compact pour le service NVR et poste de visualisation.
| Paramètre | Valeur de la fiche technique |
|---|---|
| Ports | 8 × 10/100/1000Base-T RJ45 |
| Capacité de commutation | 16 Gbps (non bloquant) |
| Taux de transfert | 11,9 Mpps @64byte |
| Table d'adresses MAC | 2K |
| Mémoire tampon | 2M |
| Alimentation | 7W / DC 9–12V, adaptateur externe |
Dimensionnez une installation CCTV dans cet ordre : listez les caméras avec leur puissance nocturne ; regroupez-les par emplacement d'armoire ; mesurez les trois liaisons les plus longues et choisissez leur solution (standard, mode longue distance, extenseur ou fibre optique) ; choisissez administrable ou non administrable selon qui entretient le site ; et vérifiez enfin la liaison montante NVR par rapport au débit cumulé. Chacune de ces étapes correspond à une page de cette section — ou envoyez la liste des caméras et laissez-nous la dimensionner.
Commerce et hôtellerie, entrepôts et logistique, écoles et campus, stationnement et périmètres, caméras municipales et de trafic — les parcs de vidéosurveillance que sert ce catalogue.
Les ports donnent le plafond ; les watts et le débit donnent la limite réelle. Un commutateur 24 ports avec un budget de 250W alimente confortablement vingt-quatre caméras de 10W — mais seize PTZ avec chauffages peuvent épuiser le budget en premier. Dimensionnez toujours selon la liste des appareils.
Individuellement, non — un flux de caméra représente quelques mégabits. Le besoin de gigabit est agrégé : liaisons montantes et connexion NVR. C'est précisément pour cela que de nombreuses installations CCTV utilisent des ports caméra 10/100M avec des liaisons montantes gigabit.
Envoyez votre nombre de ports, la puissance par port et les exigences de liaison montante — nous répondons avec les modèles exacts, les fiches techniques et un devis. Le MOQ et le délai sont confirmés par modèle et par périmètre de commande dans le devis.
Le schéma de conception en détail.
Alimentation des caméras auto-réparatrice.
La liste de contrôle CCTV complète.
